콘크리트 탄성계수란 무엇인가 — 응력-변형 거동과 처짐의 관계

우리는 흔히 콘크리트를 이야기할 때 “얼마나 강한가”, 즉 압축강도만 떠올립니다. 하지만 구조물이 실제로 사용될 때 그에 못지않게 중요한 성질이 하나 더 있습니다. 바로 콘크리트가 힘을 받으면 얼마나 변형되는가, 그리고 그 힘을 없애면 얼마나 원래대로 돌아오는가입니다. 이 변형의 특성을 수치로 나타낸 것이 탄성계수입니다. 강도가 “부러지지 않고 버티는 힘”이라면, 탄성계수는 “휘어지고 늘어나는 정도”를 결정하는 값이라고 할 수 있습니다.

탄성계수를 이해하면 왜 어떤 바닥은 사람이 걸을 때 미세하게 출렁이고, 왜 장경간 다리를 설계할 때 강도만큼이나 변형을 꼼꼼히 계산하는지 알 수 있습니다. 이번 글에서는 콘크리트 탄성계수의 개념부터 응력-변형 곡선, 그리고 실무에서 처짐과 어떻게 연결되는지까지 차근차근 살펴보겠습니다.

■ 탄성계수란 무엇이며 왜 중요한가

탄성계수는 재료에 가해진 응력(단위 면적당 힘)과 그로 인해 생긴 변형률(늘어나거나 줄어든 비율)의 비율을 뜻합니다. 쉽게 말해 같은 힘을 가했을 때 덜 변형되는 재료일수록 탄성계수가 크고, 물렁하게 많이 변형되는 재료일수록 탄성계수가 작습니다. 강철은 탄성계수가 매우 커서 큰 힘에도 거의 변형되지 않고, 고무는 탄성계수가 작아 작은 힘에도 쭉 늘어납니다. 콘크리트는 이 둘 사이에 있습니다.

구조 설계에서 탄성계수가 중요한 이유는 안전성과는 다른 축, 즉 사용성 때문입니다. 건물이 무너지지 않는 것(안전)과, 바닥이 출렁이지 않고 문이 뻑뻑해지지 않으며 마감에 금이 가지 않는 것(사용성)은 다른 문제입니다. 탄성계수는 바로 이 사용성, 특히 처짐과 진동을 좌우하는 핵심 값입니다.

▪ 강도와 탄성계수의 차이

두 개념이 헷갈리기 쉬우므로 표로 정리하면 다음과 같습니다.

구분	압축강도	탄성계수
의미	부러지기까지 버티는 최대 힘	힘을 받을 때 변형되는 정도
관계된 한계	안전성(붕괴 여부)	사용성(처짐·진동)
크면	더 튼튼함	덜 휘어짐(뻣뻣함)
단위	MPa	MPa 또는 GPa

■ 응력-변형 곡선으로 보는 콘크리트의 거동

콘크리트에 서서히 힘을 가하면서 응력과 변형률을 측정해 그래프로 그린 것을 응력-변형 곡선이라고 합니다. 이 곡선을 보면 콘크리트가 힘을 받으며 어떻게 반응하는지 한눈에 알 수 있습니다.

곡선의 초기 구간은 거의 직선에 가깝습니다. 이 구간에서는 힘과 변형이 비례하며, 힘을 없애면 원래대로 돌아옵니다. 바로 이 직선 구간의 기울기가 탄성계수입니다. 기울기가 가파를수록(변형이 적을수록) 탄성계수가 큰 것입니다.

힘을 계속 키우면 곡선은 점점 위로 휘어지며 직선에서 벗어납니다. 이때부터는 힘을 없애도 완전히 원래대로 돌아오지 않는 비탄성 영역에 들어섭니다. 내부에 미세한 균열이 생기기 시작하는 단계입니다. 그리고 곡선이 정점에 도달하면 그 지점이 바로 압축강도이며, 그 이후 콘크리트는 급격히 힘을 잃고 파괴됩니다.

▪ 콘크리트가 강철과 다른 점

콘크리트의 응력-변형 거동은 강철과 결정적으로 다릅니다. 강철은 항복 후에도 상당히 늘어나며 버티는 연성 파괴를 보이지만, 콘크리트는 정점을 지나면 갑자기 부서지는 취성 파괴에 가깝습니다. 이것이 콘크리트에 철근을 넣는 근본적인 이유입니다. 철근이 콘크리트의 취성을 보완해, 갑작스러운 붕괴 대신 서서히 무너지며 경고를 주는 거동을 하도록 만드는 것입니다.

■ 탄성계수를 좌우하는 요인들

콘크리트의 탄성계수는 고정된 값이 아니라 여러 조건에 따라 달라집니다. 주요 요인을 정리하면 다음과 같습니다.

요인	탄성계수에 미치는 영향
압축강도	강도가 높을수록 탄성계수도 대체로 커짐
골재 종류	단단하고 탄성계수 높은 골재일수록 커짐
골재량(부피비)	골재 비율이 높을수록 커짐
재령	시간이 지나 강도가 오르면 함께 증가
단위질량	밀도 높은 콘크리트일수록 큼(경량은 작음)

특히 골재의 영향이 큽니다. 콘크리트 부피의 대부분을 골재가 차지하기 때문에, 골재 자체가 단단하면(탄성계수가 높으면) 콘크리트 전체의 탄성계수도 올라갑니다. 그래서 같은 강도라도 어떤 골재를 썼느냐에 따라 탄성계수가 달라질 수 있습니다.

또 한 가지 중요한 점은 강도와 탄성계수가 정비례하지는 않는다는 것입니다. 강도가 2배가 된다고 탄성계수가 2배가 되지는 않습니다. 설계 기준에서는 보통 압축강도의 제곱근이나 세제곱근에 비례하는 형태의 산정식으로 탄성계수를 추정합니다. 즉 강도가 크게 올라도 탄성계수는 그보다 완만하게 증가합니다.

■ 실무에서 탄성계수가 처짐과 연결되는 이유

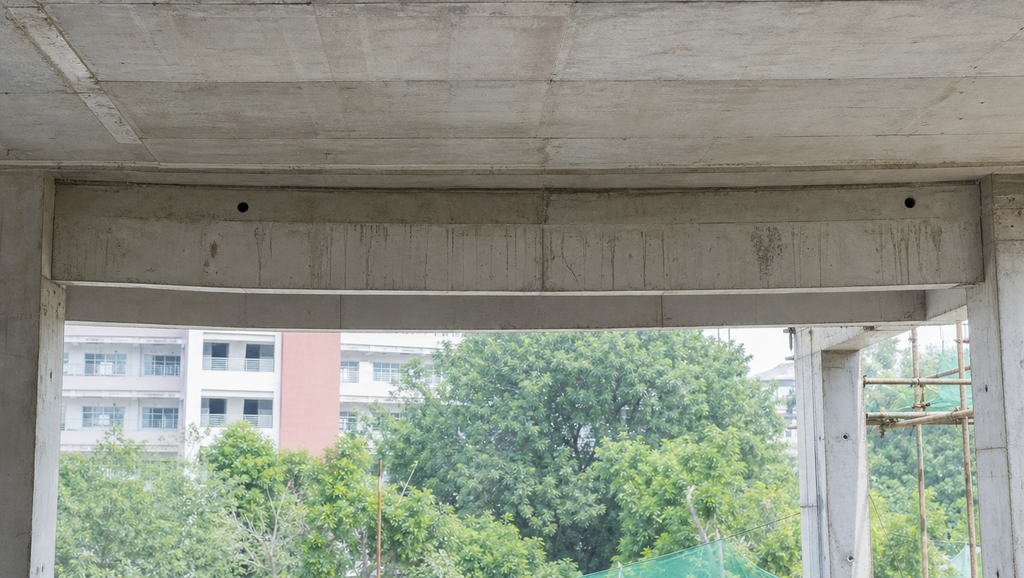

탄성계수가 실무에서 가장 직접적으로 드러나는 곳이 바로 처짐입니다. 보나 슬래브 같은 수평 부재는 위에서 하중을 받으면 아래로 휘어지는데, 이 처짐량은 탄성계수에 반비례합니다. 즉 탄성계수가 작은 콘크리트를 쓰면 같은 하중에도 더 많이 처집니다.

처짐이 과도하면 여러 문제가 생깁니다. 바닥이 눈에 띄게 처져 보이거나, 문과 창이 뻑뻑해지고, 칸막이벽이나 마감재에 균열이 갑니다. 그래서 장경간 구조물이나 처짐에 민감한 바닥을 설계할 때는 강도뿐 아니라 탄성계수를 반드시 함께 검토합니다. 앞서 다룬 크리프(지속하중에 의한 장기 변형)까지 겹치면 처짐은 시간이 지날수록 더 커지므로, 초고층이나 장경간에서는 이 변형 예측이 설계의 성패를 가릅니다.

■ 탄성계수에 대한 흔한 오해와 진실

콘크리트 탄성계수에 대해 실무자나 일반인이 흔히 오해하는 부분을 짚어봅니다.

첫째, 강도만 높으면 처짐도 무조건 적을 것이라는 생각입니다. 강도와 탄성계수가 대체로 함께 움직이는 것은 맞지만 정비례하지 않으므로, 고강도라고 해서 처짐이 비례해서 줄어들지는 않습니다. 처짐이 중요한 구조물은 탄성계수를 별도로 확인해야 합니다.

둘째, 탄성계수는 재료 고유의 고정값이라는 오해입니다. 앞서 봤듯이 골재 종류, 배합, 재령에 따라 달라지므로, 같은 설계강도라도 현장 재료에 따라 실제 탄성계수는 차이가 날 수 있습니다.

셋째, 탄성계수가 크면 무조건 좋다는 생각입니다. 탄성계수가 크면 덜 휘어져 처짐에는 유리하지만, 그만큼 뻣뻣해서 온도 변화나 지반 침하 같은 변형을 흡수하지 못하고 균열로 이어질 수도 있습니다. 구조물의 성격에 맞는 값이 중요하지, 무조건 큰 것이 정답은 아닙니다.

■ 자주 묻는 질문

▪ 탄성계수는 어떻게 측정하나요

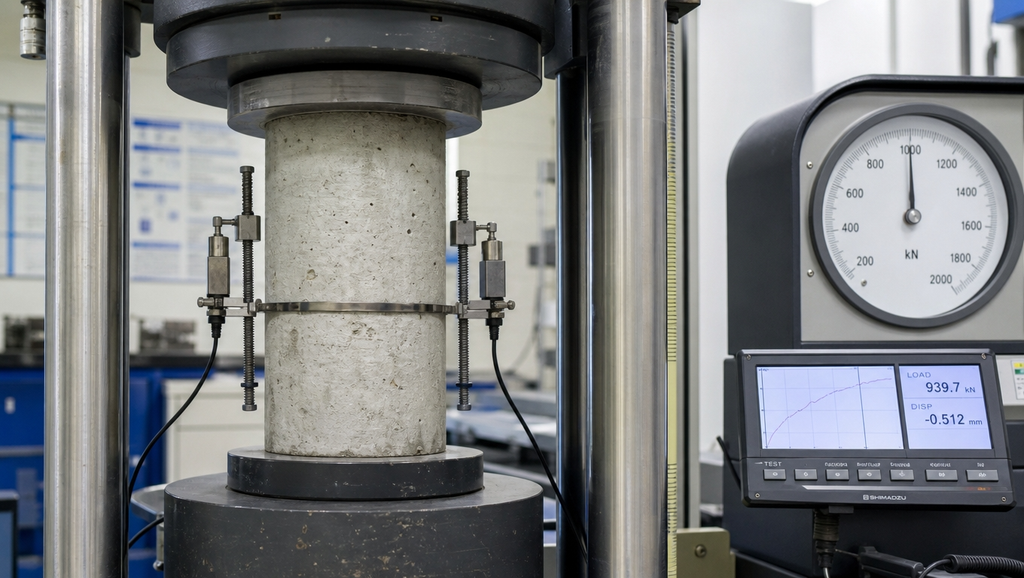

공시체(원기둥 시험체)에 압축 하중을 서서히 가하면서 변형률을 측정해 응력-변형 곡선의 초기 기울기로 구합니다. 현장에서 직접 측정하기보다는 설계 시 압축강도를 바탕으로 한 산정식으로 추정하고, 정밀이 필요할 때 시험으로 확인합니다.

▪ 강도가 같으면 탄성계수도 같나요

아닙니다. 사용한 골재의 종류와 양, 콘크리트 밀도에 따라 같은 강도라도 탄성계수가 달라질 수 있습니다. 특히 경량 콘크리트는 같은 강도의 일반 콘크리트보다 탄성계수가 작습니다.

▪ 탄성계수가 작으면 위험한 건가요

강도가 충분하면 붕괴 위험(안전성)과는 직접 관련이 없습니다. 다만 처짐과 진동이 커져 사용성이 나빠질 수 있으므로, 처짐에 민감한 부재라면 설계 단계에서 반드시 고려해야 합니다.
