콘크리트 탄산화 깊이 측정과 수명 예측 3단계

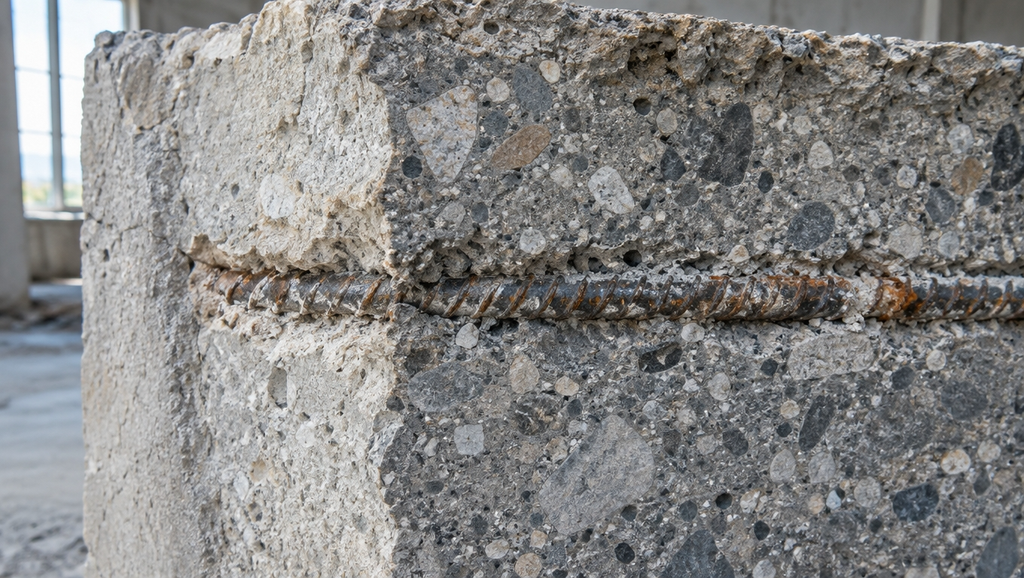

콘크리트 탄산화란 무엇인가

콘크리트 탄산화는 공기 중의 이산화탄소가 콘크리트 안으로 스며들어 내부의 알칼리 성분과 반응하는 현상입니다. 예전에는 중성화라고도 불렀습니다. 굳은 콘크리트 속에는 시멘트가 물과 반응하며 생긴 수산화칼슘이 풍부해 내부가 pH 12에서 13에 이르는 강알칼리 상태를 유지합니다. 그런데 이산화탄소가 이 수산화칼슘과 만나 탄산칼슘으로 바뀌면, 알칼리도가 서서히 떨어져 pH가 9 부근까지 낮아집니다. 겉으로는 멀쩡해 보여도 콘크리트 표면부터 안쪽으로 알칼리도가 무너지는 층이 조용히 전진하는 셈입니다.

▪ 왜 철근이 위험해지나

철근이 녹슬지 않는 것은 강알칼리 환경이 철근 표면에 부동태 피막을 씌워 주기 때문입니다. 탄산화가 철근 깊이까지 도달해 그 주변의 알칼리도가 무너지면, 이 부동태 피막이 힘을 잃고 철근이 부식되기 시작합니다. 염화물 침투에 의한 부식이 특정 지점을 파고드는 국부적 공식이라면, 탄산화에 의한 부식은 알칼리도가 떨어진 넓은 면을 따라 비교적 고르게 진행되는 경향이 있습니다. 부식으로 생긴 녹이 팽창하면서 피복 콘크리트를 밀어내면 균열과 박리로 이어지는 결말은 다른 열화와 다르지 않습니다.

탄산화 깊이 측정

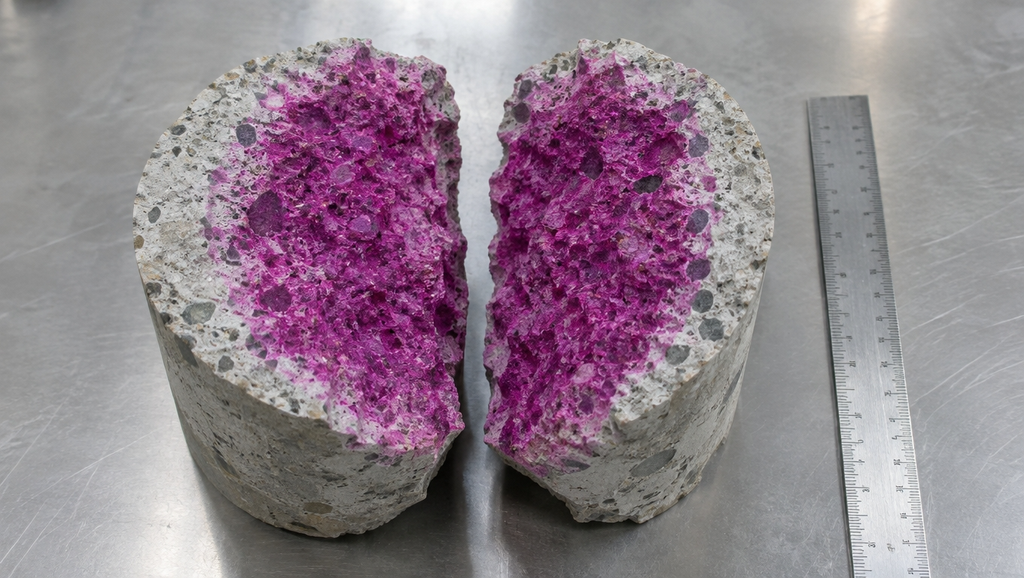

탄산화가 지금 어디까지 진행됐는지는 비교적 간단히 확인할 수 있습니다. 표준 방법인 KS F 2596은 콘크리트를 쪼갠 단면이나 채취한 코어의 할열면에 페놀프탈레인 용액을 분무하는 방식입니다. 아직 알칼리도가 남아 있는 부분은 붉은 자주색으로 발색되고, 이미 탄산화가 진행돼 알칼리도를 잃은 부분은 색이 변하지 않습니다. 표면에서부터 색이 변하지 않은 무색 구간의 길이를 재면 그것이 바로 탄산화 깊이입니다. 한 면만 보지 말고 여러 지점을 밀리미터 단위로 측정해 평균을 내며, 실험실에서는 이산화탄소 농도를 높인 챔버에서 진행을 앞당기는 촉진 탄산화 시험으로 저항성을 비교하기도 합니다.

콘크리트 탄산화가 특히 빠르게 진행되는 환경이 따로 있습니다. 이산화탄소 농도가 높은 도심 한복판, 환기가 나쁜 지하주차장, 터널 안쪽 구조물이 대표적입니다. 습도도 크게 작용하는데, 너무 건조하면 반응에 필요한 물이 모자라고 반대로 물에 잠겨 있으면 이산화탄소가 들어갈 틈이 없어, 상대습도가 중간쯤 되는 환경에서 탄산화가 가장 활발합니다. 그래서 늘 젖어 있는 수중 구조물보다, 비를 피하면서 적당히 마른 실내나 처마 밑 부재가 의외로 더 취약할 수 있습니다.

수명 예측 3단계

콘크리트 탄산화가 무서운 이유는 진행이 규칙적이라 미래를 예측할 수 있다는 데 있습니다. 예측은 크게 세 단계로 이뤄집니다.

▪ 1단계 현재 깊이 측정

먼저 앞서 설명한 방법으로 현재 시점의 탄산화 깊이를 정확히 측정합니다. 준공 후 얼마나 지났는지 경과 연수도 함께 확인합니다. 이 두 값이 예측의 출발점이 됩니다.

▪ 2단계 속도계수로 미래 예측

탄산화 깊이는 시간이 흐른 만큼 정비례로 늘지 않고, 경과 시간의 제곱근에 비례해 늘어납니다. 즉 깊이는 시간의 루트에 속도계수를 곱한 값으로 표현되며, 초반에는 빠르게, 뒤로 갈수록 완만하게 진행됩니다. 현재 깊이와 경과 연수를 이 관계식에 넣으면 그 콘크리트 고유의 속도계수를 구할 수 있고, 이 계수로 앞으로의 깊이를 시점별로 그려 볼 수 있습니다.

▪ 3단계 철근 도달 시점 판정

마지막으로 예측한 탄산화 깊이가 철근을 덮고 있는 피복두께에 도달하는 시점을 찾습니다. 이 시점이 곧 철근 부식이 시작될 것으로 보는 한계이며, 여기에 안전을 위한 여유 깊이를 더해 판정합니다. 이렇게 계산한 시점이 목표로 하는 사용 연수보다 뒤에 오면 내구성을 만족하는 것이고, 앞서 온다면 피복을 더 두껍게 하거나 재료를 바꾸는 등 설계를 손봐야 합니다.

탄산화를 늦추는 방법

콘크리트 탄산화 속도를 좌우하는 것은 결국 이산화탄소가 얼마나 쉽게 콘크리트 안을 파고드느냐입니다. 물-결합재비를 낮춰 조직을 치밀하게 만들면 이산화탄소의 침투 통로가 줄어 탄산화가 느려집니다. 피복두께를 충분히 확보하면 탄산화가 철근에 닿기까지 걸리는 시간이 그만큼 길어집니다. 표면에 마감재나 도장을 입혀 이산화탄소 자체를 차단하는 것도 효과적이며, 초기 양생을 제대로 해 표면부를 촘촘하게 굳히는 것도 중요합니다.

한 가지 주의할 점이 있습니다. 염해나 알칼리 반응에는 유리한 혼화재가 탄산화에는 오히려 불리하게 작용할 수 있다는 것입니다. 플라이애시나 고로슬래그 미분말을 많이 치환하면 탄산화의 방어벽 역할을 하는 수산화칼슘이 줄어들어, 같은 조건에서 탄산화가 더 빨리 진행되는 경향이 나타납니다. 따라서 혼화재를 쓸 때는 치환율과 물-결합재비를 함께 조절해 강도와 내구성의 균형을 맞추는 설계가 필요합니다. 어떤 열화를 주로 막을 것인지에 따라 배합의 방향이 달라지는 셈입니다. 이미 탄산화가 깊이 진행된 구조물에는 사후 대책이 필요합니다. 부식이 시작된 부위는 손상된 피복을 걷어 내고 철근을 방청 처리한 뒤 단면을 복구하는 것이 기본이며, 표면에 이산화탄소 차단 도장을 입혀 남은 부분의 진행을 막습니다. 무너진 알칼리도를 인위적으로 되살리는 전기화학적 재알칼리화 공법을 적용하기도 하지만, 비용과 적용 조건을 따져 신중하게 선택해야 합니다.

그렇다면 언제 점검해야 할까요. 준공 후 상당한 시간이 지났거나 표면에 균열과 녹물 자국이 보이기 시작하면, 콘크리트 탄산화 깊이를 한번 확인해 보는 것이 좋습니다. 특히 지하나 실내처럼 이산화탄소가 고이기 쉬운 공간의 기둥과 보가 우선 점검 대상입니다. 깊이가 아직 피복두께에 한참 못 미친다면 여유가 있는 것이고, 이미 근접했다면 표면 도장 같은 대책을 앞당겨 검토해야 합니다.

콘크리트 탄산화는 눈에 잘 띄지 않게 진행되지만, 측정이 쉽고 예측이 가능한 열화입니다. 정기적으로 깊이를 확인하고 피복두께와 비교해 두면, 부식이 시작되기 전에 여유를 두고 대응할 수 있습니다. 설계 단계의 피복두께 확보와 준공 후의 주기적 깊이 점검, 이 두 가지만 챙겨도 탄산화로 인한 부식 위험은 크게 줄일 수 있습니다.
