염화물 침투와 철근 부식 임계농도, 관리 숫자 2가지

염화물 침투가 철근을 부식시키는 원리

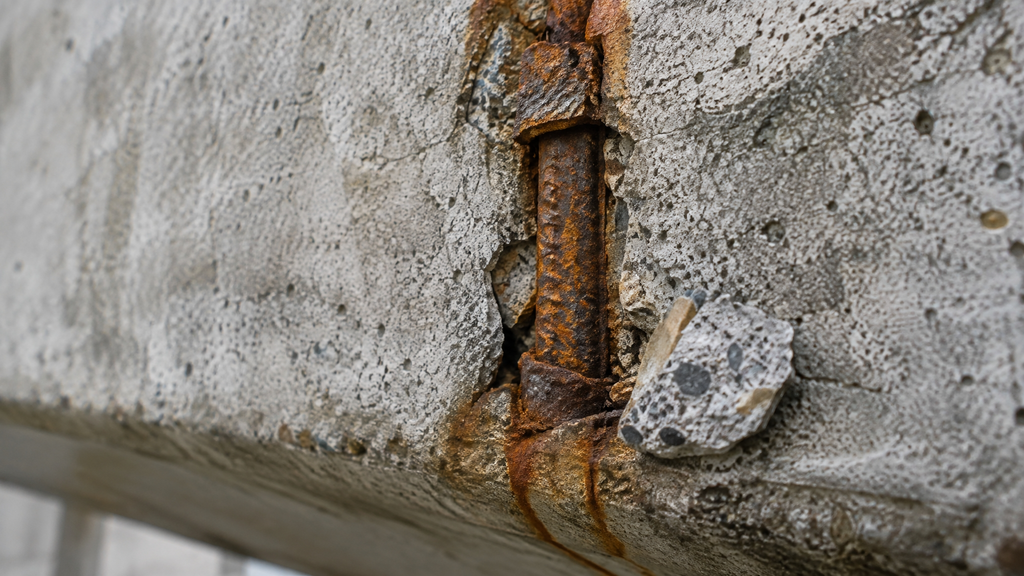

콘크리트는 pH 12에서 13에 이르는 강알칼리 환경이라, 내부 철근 표면에는 얇은 부동태 피막이 생겨 부식을 막아 줍니다. 그런데 염화물 침투가 일정 수준을 넘으면 이 피막이 국부적으로 깨지고, 그 지점부터 철근이 녹슬기 시작합니다. 부식 생성물인 녹은 원래 철근 부피의 두 배에서 여섯 배까지 팽창하기 때문에, 피복 콘크리트를 안쪽에서 밀어내 균열과 박리로 이어집니다. 염화물 침투는 이렇게 철근콘크리트의 수명을 가장 흔하고 빠르게 갉아먹는 열화 원인입니다.

▪ 염화물은 어디서 들어오나

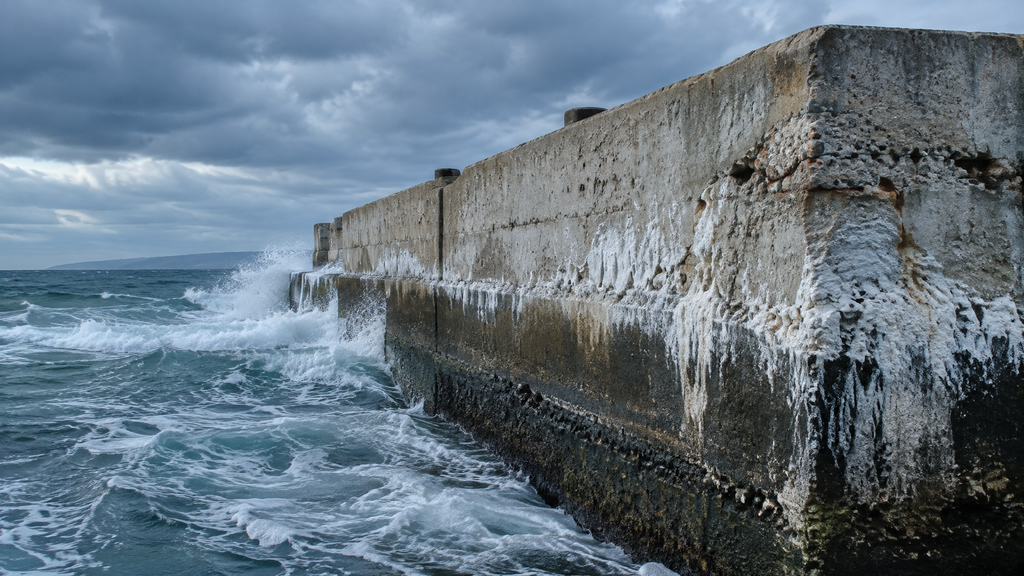

염화물은 크게 두 경로로 들어옵니다. 하나는 배합 단계에서 재료 자체에 섞여 오는 초기 염화물입니다. 세척이 덜 된 바다모래, 혼화제, 혼합수에 염소이온이 들어 있을 수 있습니다. 다른 하나는 콘크리트가 굳은 뒤 외부에서 스며드는 침투 염화물입니다. 해수와 해풍, 겨울철 제빙화학제, 오염된 빗물이 대표적이며, 실무에서 더 위협적인 쪽은 이 외부 침투입니다. 초기 염화물은 한 번 낮게 잡으면 관리가 끝나지만, 외부 침투는 구조물이 서 있는 내내 멈추지 않고 계속되기 때문입니다.

▪ 부식은 두 단계로 진행된다

부식은 어느 날 갑자기 오지 않고 두 단계를 거칩니다. 먼저 염소이온이 철근 위치까지 스며들어 임계농도에 도달하기까지의 개시기가 있고, 그다음 실제로 녹이 진행되며 단면이 줄어드는 진전기가 이어집니다. 내구성 설계의 목표는 이 개시기를 목표 수명만큼 길게 늘려, 사용 기간 동안 부식이 시작되지 않도록 붙잡아 두는 데 있습니다. 그래서 염화물 침투 대책의 대부분은 개시기를 벌기 위한 싸움이라고 볼 수 있습니다.

초기 염화물 규제와 부식 임계농도

우리 기준은 두 개의 숫자로 이 문제를 관리합니다. 먼저 초기 염화물입니다. 콘크리트 표준시방서와 KDS 14 20 계열 기준은 굳지 않은 콘크리트의 전 염소이온량을 원칙적으로 세제곱미터당 0.30킬로그램 이하로 규정합니다. 혼합수의 염소이온량을 알 수 없을 때는 세제곱미터당 0.04킬로그램으로 가정할 수 있습니다. 이 값은 재료에서 들어오는 몫을 처음부터 낮게 묶어 두려는 안전장치입니다.

다음은 부식 임계농도입니다. 철근 표면의 염소이온 농도가 이 값을 넘으면 부식이 개시된다고 보는 한계치입니다. KDS 14 20 40 콘크리트구조 내구성 설계기준은 이 임계 염소이온 농도를 단위결합재량에 따라 산정하도록 부록 식으로 규정합니다. 고정된 한 숫자가 아니라 배합에 따라 달라진다는 뜻이며, 실무에서는 대략 세제곱미터당 1.2킬로그램 안팎을 참고 기준으로 삼습니다. 초기 규제값이 출발선을 낮추는 값이라면, 임계농도는 부식이 시작되는 결승선에 해당합니다. 설계에서는 피크의 제2법칙에 기반한 확산 예측식으로 목표 수명 시점의 철근 위치 염소이온 농도가 이 임계값을 넘지 않는지 검토합니다.

▪ 자유 염화물과 고정 염화물

콘크리트 속 염화물이 모두 똑같이 위험한 것은 아닙니다. 염소이온 가운데 일부는 시멘트 수화물과 결합해 고정 염화물로 붙잡혀 있고, 나머지 자유 염화물만 공극수를 따라 이동하며 철근을 위협합니다. 고로슬래그나 플라이애시를 섞으면 염화물을 붙잡아 두는 고정 능력이 커져, 같은 총량이라도 철근에 실제로 작용하는 자유 염화물이 줄어듭니다. 다만 시간이 지나거나 탄산화가 함께 진행되면 고정돼 있던 염화물이 다시 풀려나 자유 염화물로 바뀔 수 있어, 총량 관리를 끝까지 소홀히 해서는 안 됩니다.

침투 속도를 좌우하는 물-결합재비와 피복두께

같은 염해 환경이라도 콘크리트가 얼마나 촘촘한지, 철근이 얼마나 깊이 묻혀 있는지에 따라 수명이 크게 갈립니다. 염화물 침투를 늦추는 두 개의 핵심 변수가 바로 물-결합재비와 피복두께입니다.

▪ 물-결합재비를 낮춘다

물-결합재비가 낮을수록 내부 공극이 줄어 콘크리트가 치밀해지고, 염소이온 확산계수가 작아집니다. 확산이 느려지면 임계농도에 도달하는 시간이 길어지고, 그만큼 부식 개시가 늦춰집니다. 고로슬래그 미분말이나 플라이애시 같은 혼화재를 섞으면 시간이 지날수록 확산계수가 더 낮아지는 효과도 기대할 수 있습니다. 단순히 강도만 높이는 것이 아니라 물이 잘 통하지 않는 수밀한 조직을 만드는 것이 핵심입니다.

▪ 피복두께를 확보한다

피복두께는 외부 염화물이 철근까지 도달하는 물리적 거리입니다. 피복이 두꺼울수록 염소이온이 철근에 닿기까지 더 오래 걸립니다. KDS는 해양이나 제빙화학제 노출 정도를 ES1에서 ES4까지 등급으로 나누고, 등급이 심할수록 더 높은 강도와 더 낮은 물-결합재비, 그리고 더 두꺼운 피복을 요구합니다. 따라서 설계 단계에서 노출등급을 정확히 판정하는 것이 염화물 침투 대비의 첫 단추가 됩니다.

균열 관리와 상태 진단

이미 생긴 균열은 염화물 침투의 지름길이 됩니다. 폭이 큰 균열을 따라 해수나 제설수가 곧바로 철근 깊이까지 도달하면, 애써 확보한 피복두께가 순식간에 무력해집니다. 그래서 염해 환경에 놓이는 구조물은 허용 균열폭을 평소보다 엄격하게 관리하고, 이미 발생한 균열은 방치하지 말고 조기에 주입 보수로 막아 침투 통로부터 끊어 주는 것이 중요합니다.

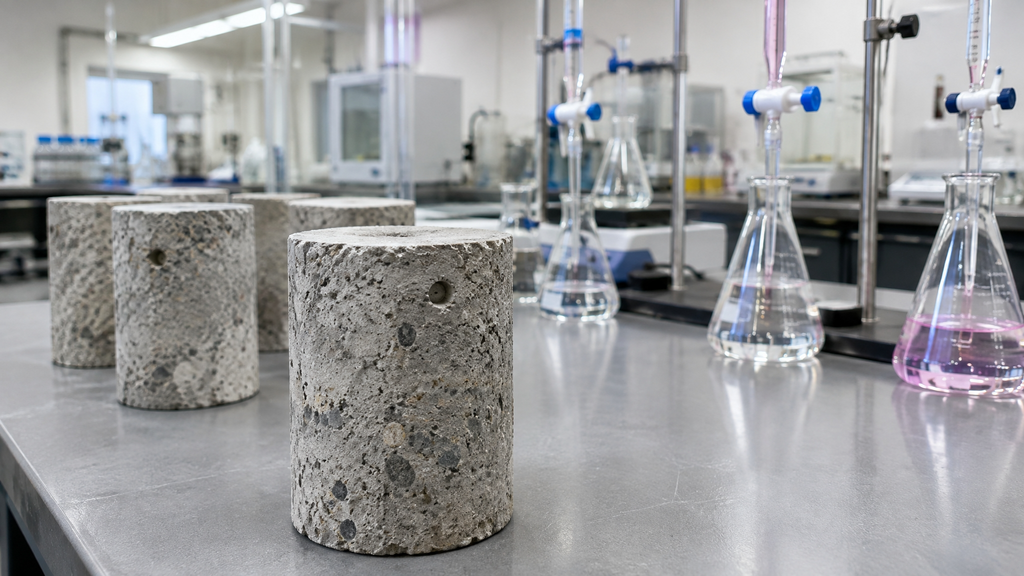

이미 시공된 구조물이라면 상태를 진단하는 방법도 알아 둘 필요가 있습니다. 코어를 채취해 깊이별 염화물 함량을 분석하면 염소이온이 현재 어디까지 들어왔는지 프로파일을 그릴 수 있고, 반전지 전위법으로 철근의 부식 가능성을 비파괴로 추정할 수 있습니다. 이런 진단 결과는 보수 시점과 범위를 정하는 근거가 됩니다. 특히 준공 후 몇 년이 지나 균열이나 녹물 자국이 보이기 시작하면, 육안 판단에만 의존하지 말고 정량 진단으로 진행 정도를 먼저 확인하는 편이 안전합니다.

현장 체크포인트와 예방 설계

현장에서 챙길 항목은 분명합니다. 반입되는 잔골재의 염분 세척 여부와 시험성적서를 확인하고, 레미콘 송장에서 염소이온량 측정값이 세제곱미터당 0.30킬로그램 이하인지 대조합니다. 노출등급에 맞는 물-결합재비와 피복두께가 도면대로 시공되는지 점검하고, 해안이나 제설 환경이라면 침투성 방수제, 표면 보호도장, 에폭시 코팅 철근, 심한 경우 음극방식 같은 추가 대책을 함께 검토합니다.

염화물 침투는 한 번 시작되면 되돌리기 어렵고 보수 비용도 큽니다. 배합 단계에서 초기 염화물을 묶고, 물-결합재비와 피복두께로 침투 속도를 늦추는 예방 설계가 사후 보수보다 언제나 싸게 먹힙니다. 설계와 시공, 품질관리 세 단계에서 각각 염화물을 한 번씩 걸러 낸다는 관점으로 접근하면 구조물의 목표 수명을 훨씬 안정적으로 확보할 수 있습니다.
