콘크리트 크리프·건조수축 예측 모델: 실무 적용을 위한 개념 정리

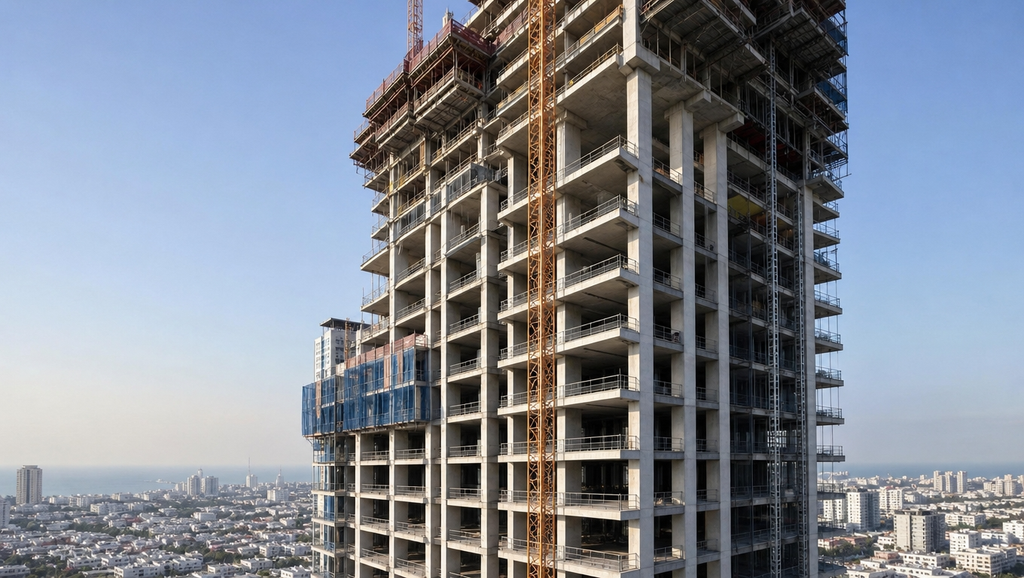

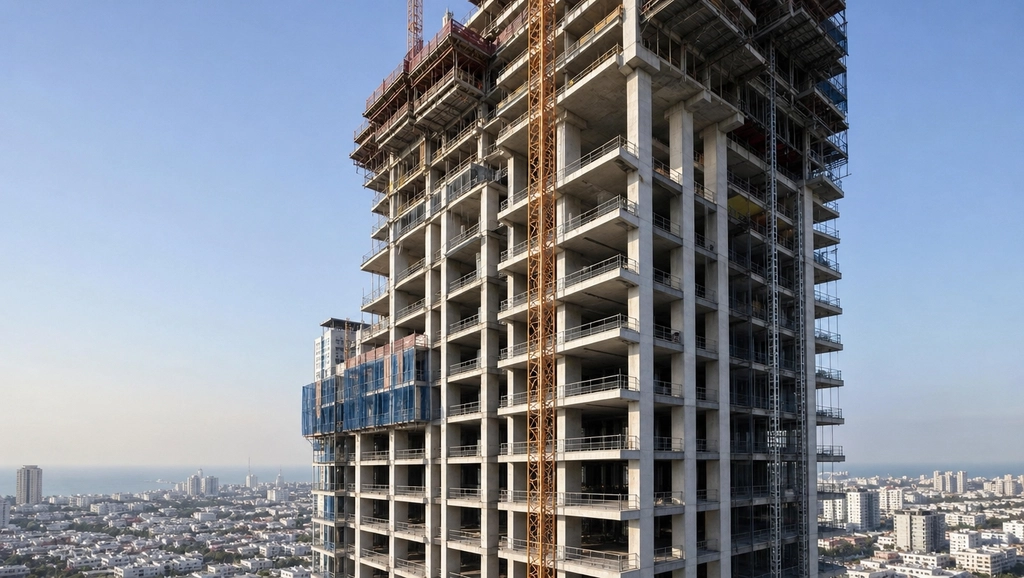

콘크리트는 하중을 받지 않아도, 그리고 하중을 받는 동안에도 시간이 지나면서 서서히 변형된다. 건조수축과 크리프가 그것이다. 특히 초고층·장경간 구조물에서는 이 두 변형의 예측 정확도가 사용성 한계상태(SLS)의 성패를 가른다. 이 글에서는 건조수축과 크리프의 발생 메커니즘, 주요 예측 모델의 특성과 적용범위, 그리고 실무 적용 시 유의점을 정리한다.

■ 건조수축과 크리프의 구분

두 현상은 시간의존적 변형이라는 공통점 때문에 혼동되지만, 발생 원인이 다르다.

구분	건조수축	크리프
원인	내부 수분 증발(하중 무관)	지속하중 하의 비탄성 변형
물리적 기원	수분 손실 + 자기수축	C-S-H의 점탄성·점소성 거동
구속 시 문제	인장응력 유발 → 균열	축소·처짐·긴장력 손실
주요 발생 부재	슬래브·벽체 등	기둥·프리스트레스 부재

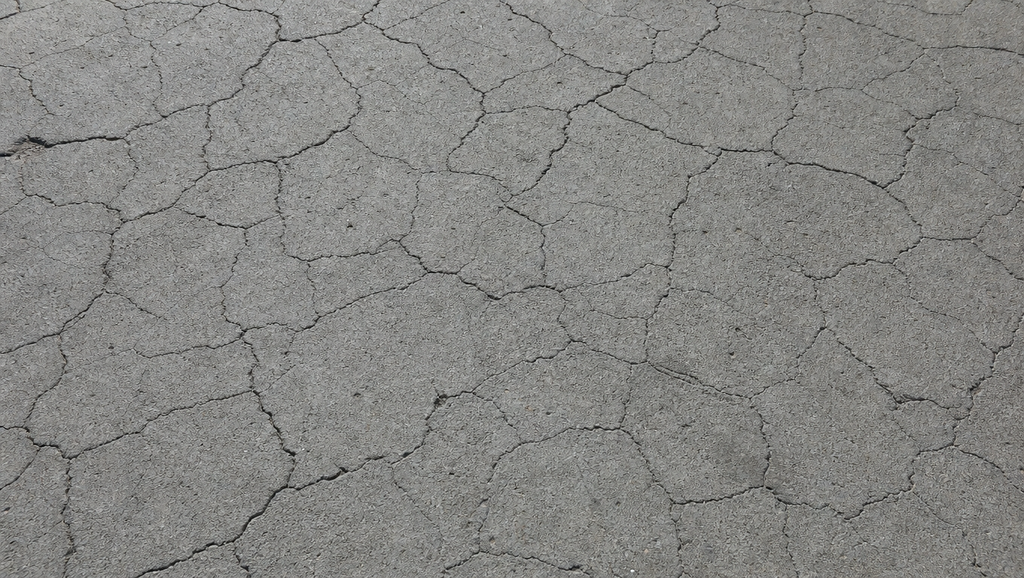

건조수축(drying shrinkage)은 하중과 무관하게 콘크리트 내부 수분이 외부로 증발하면서 발생하는 체적 감소다. 여기에 배합수가 수화반응에 소모되며 생기는 자기수축(autogenous shrinkage)이 더해진다. 물-결합재비(W/B)가 0.4 이하인 고성능 콘크리트에서는 자기수축의 비중이 커지므로, 전체 수축을 건조수축과 자기수축으로 분리해 평가해야 한다.

크리프(creep)는 지속하중 하에서 시간에 따라 진행되는 비탄성 변형이다. 물리적 기원은 시멘트 수화생성물인 C-S-H(칼슘실리케이트수화물)의 점탄성·점소성 거동으로 설명되며, 재령이 높아질수록 이 C-S-H의 변형이 크리프의 주된 원인이 된다.

실무상 중요한 차이는 구속조건이다. 건조수축은 구속되면 인장응력이 유발되어 균열로 이어지고, 크리프는 지속압축을 받는 기둥·프리스트레스 부재에서 축소·처짐·긴장력 손실로 나타난다.

■ 변형에 영향을 미치는 주요 인자

예측 모델은 공통적으로 다음 인자를 입력변수로 다룬다.

콘크리트 압축강도 및 재령(하중 재하 시점 포함), 물-결합재비와 시멘트 종류 및 단위시멘트량, 부재의 크기와 형상(체적-표면적비, 즉 유효두께), 주변 환경의 상대습도와 온도, 지속하중의 크기와 재하기간이 그것이다.

특히 유효두께와 상대습도는 수분 이동 경로와 속도를 결정하므로 예측값에 미치는 영향이 크다. CEB-FIP 계열에서는 실내(RH 50%)와 실외(RH 80%) 조건을 기준으로 크리프계수를 구분해 제시한다.

■ 주요 예측 모델과 적용범위

국제적으로 검증된 예측 모델은 개발 주체와 보정계수 체계가 다르므로, 대상 구조물의 강도 범위와 요구 정밀도에 맞춰 선택해야 한다.

모델	계열	특징	적용
CEB-FIP(fib) Model Code 2010	유럽	습도·부재크기·강도발현 세분 반영	약 12~80MPa, 정밀 해석
ACI 209	미국	방대한 현장 데이터, 실용적	일반 건축물(고강도서 탄성계수 과대평가 경향)
B3/B4	재료역학 기반	밀도·잔골재율까지 반영	장기거동, 이론적 정합성

CEB-FIP Model Code(fib Model Code)는 유럽 계열 표준으로 가장 널리 쓰인다. CEB-FIP 1990을 개정한 2010판이 현재 기준이며, 상대습도·부재크기·강도 발현을 세분해 반영한다. 기준압축강도 적용범위는 대략 12~80MPa로, 일반강도부터 고강도까지 폭넓게 대응한다. 정밀 해석이 필요한 프로젝트에 적합하다.

ACI 209는 미국콘크리트협회 모델로, 방대한 현장 데이터에 기반한다. 슬럼프, 잔골재율, 공기량 등을 보정계수로 사용하며, 일반 건축물에 간편하게 적용할 수 있는 실용성이 장점이다. 다만 고강도 콘크리트에서는 탄성계수를 과대평가하는 경향이 지적된다.

B3/B4 모델은 물-결합재비, 단위시멘트량, 잔골재율, 콘크리트 밀도까지 보정계수로 반영하는 재료역학 기반 모델로, 장기거동 예측과 이론적 정합성이 강점이다.

국내에서는 KDS(한계상태설계법)가 CEB-FIP 체계를 기반으로 크리프계수와 건조수축 변형률 산정식을 규정하고 있으며, 양생온도와 대기온도가 20℃에서 벗어나면 온도보정을 적용해야 한다.

■ 설계 실무에서 흔한 오해

▪ 콘크리트는 몇 개월이면 변형이 끝난다

건조수축의 상당 부분은 재령 1년 이내에 발현되지만, 크리프와 미세수축은 부재 크기와 환경에 따라 수년에서 수십 년에 걸쳐 진행된다. 장기거동 검토에서 초기 수개월만 고려하는 것은 위험하다.

▪ 고강도 콘크리트는 수축·크리프에 유리하다

오히려 반대일 수 있다. 고강도 콘크리트는 단위수량이 적고 조직이 치밀해 자기수축이 크게 발현되며, 초기재령에서 급속한 수축과 균열 위험이 일반 콘크리트보다 높을 수 있다. 강도만으로 안전을 판단해서는 안 되며 모델 기반 검토가 필수다.

■ 예측 정확도를 높이는 실무 원칙

예측 모델은 통계적 회귀에 기반한 근사이므로, 실제 현장의 재료 변동성과 시공 오차를 완전히 대체하지 못한다. CEB-FIP 2010 모델조차 강도·재령·상대습도·부재크기에 따라 예측 정확도가 달라진다는 것이 다수의 실험 데이터베이스 분석에서 확인된다. 따라서 다음이 권장된다.

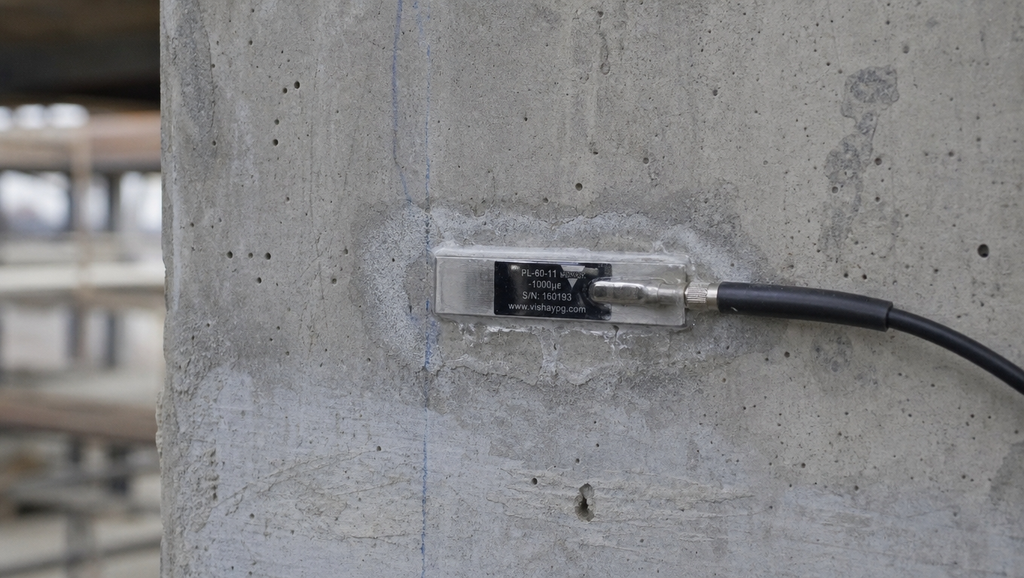

대상 지역의 실제 기후(계절별 습도 편차)를 변수에 반영할 것, 초고층·장경간 등 변형 민감 구조물은 계측 센서를 설치해 실측값과 예측값을 대조할 것, 설계 초기 예측에 안전율을 두되 시공 중 실측 데이터로 예측 모델을 보정(update)할 것 등이다.

부등축소량이 문제되는 초고층에서는 기둥·코어 간 축소량 차이를 예측해 시공 중 레벨 보정(compensation)을 계획하는 것이 표준 실무다.

■ 자주 묻는 질문

▪ 모델마다 예측값이 다른데 무엇을 기준으로 삼아야 하나

단일 모델의 절대값을 신뢰하기보다, 두 개 이상 모델로 병행 산정해 범위를 확인하는 것이 안전하다. 국내 설계는 KDS 규정을 우선하되, 고강도·특수 콘크리트는 CEB-FIP 2010 또는 B3 모델로 교차검토하는 방식이 많이 쓰인다.

▪ 이미 시공된 구조물에서 크리프·수축 문제가 나타나면

수축균열은 원인(건조수축 vs 온도 vs 구조)을 먼저 판별한 뒤 주입·충전 등으로 대응하고, 과도한 장기처짐은 구조기술사의 진단을 거쳐 하중 재분배나 보강을 검토한다. 원인 판별 없는 단순 표면보수는 재발 가능성이 높다.

▪ 예측 모델 입력에서 가장 오차가 큰 변수는

상대습도와 유효두께다. 두 변수는 수분 이동을 지배하므로, 설계 가정과 실제 사용환경이 다르면 예측 오차가 크게 벌어진다. 실환경 조건을 최대한 반영하는 것이 정확도의 핵심이다.
