온도균열지수 기준 3가지와 매스콘크리트 관리

매스콘크리트에서 왜 온도균열이 생기나

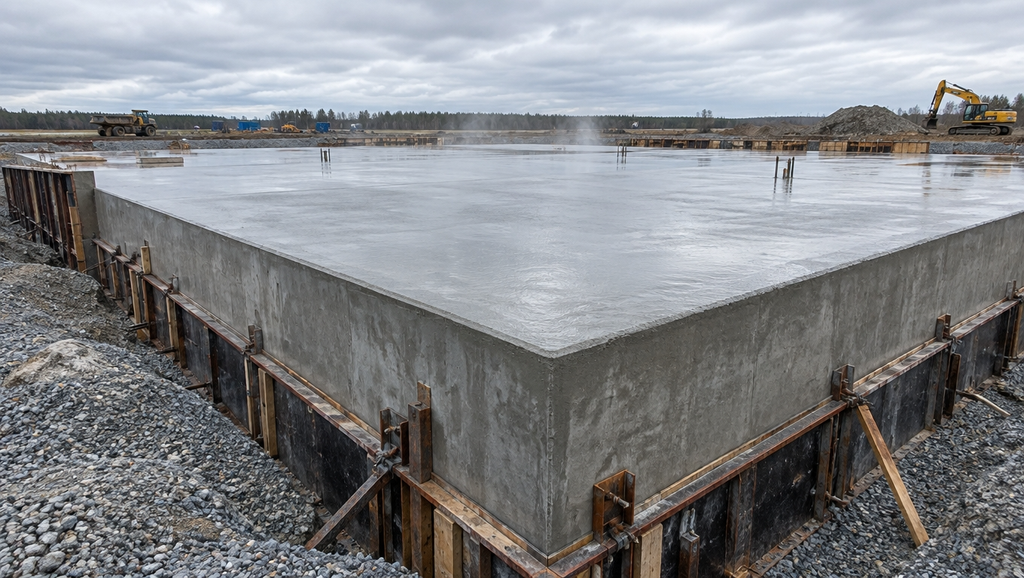

댐이나 대형 기초처럼 두꺼운 매스콘크리트에서 수화열로 인한 균열 위험을 숫자로 판정하는 값이 바로 온도균열지수입니다. 시멘트가 물과 반응하면 열을 내는데, 부재가 두꺼우면 이 수화열이 안쪽에 갇혀 잘 빠져나가지 못합니다. 그 결과 콘크리트 내부는 뜨겁게 달아오르고 표면은 상대적으로 빨리 식으면서, 하나의 부재 안에서 큰 온도 차이가 생깁니다. 콘크리트는 온도가 오르면 팽창하고 내리면 수축하는데, 이 팽창과 수축이 자유롭지 못하고 구속되면 인장력이 걸리고, 그 힘이 인장 강도를 넘어서면 균열이 생깁니다. 결국 이 온도차와 구속이 겹치는 것이 매스콘크리트 온도균열의 기본 원리이며, 온도균열지수는 그 위험 정도를 판정하는 지표입니다.

어느 정도 두꺼워야 매스콘크리트로 볼까요. 딱 떨어지는 한 줄 기준은 없지만, 표준시방서는 대체로 넓은 슬래브는 두께가 0.8에서 1.0미터 이상, 하단이 암반이나 기존 콘크리트에 구속된 벽체는 두께 0.5미터 이상이면 매스콘크리트로 보고 수화열을 검토하도록 안내합니다. 결국 절대 치수보다도 수화열이 잘 빠져나가지 못해 온도 문제가 생기는지가 판단의 핵심입니다.

▪ 내부구속 균열과 외부구속 균열

온도균열은 크게 두 종류로 나뉩니다. 하나는 내부구속 균열입니다. 타설 초기에 내부는 뜨겁고 표면은 식어, 뜨거운 속이 찬 표면을 밀어내면서 표면에 인장이 걸려 생기는 균열입니다. 주로 부재 표면에 얕게 나타나며, 초기에 관리하면 진행을 막을 수 있습니다. 다른 하나는 외부구속 균열입니다. 부재 전체가 데워졌다가 서서히 식으며 수축할 때, 이미 굳어 있는 기초나 기존 콘크리트가 이 수축을 붙잡으면 부재를 관통하는 큰 균열로 이어질 수 있습니다. 둘 중 구조적으로 더 위험한 쪽은 외부구속에 의한 관통 균열입니다. 관통 균열은 단면을 가로질러 물길을 내기 때문에, 방수가 중요한 지하 구조물이나 수조에서는 특히 치명적입니다.

온도균열지수란 무엇인가

온도균열의 위험을 숫자로 판정하는 값이 온도균열지수입니다. 계산은 단순합니다. 그 시점 콘크리트가 견딜 수 있는 인장 강도를, 수화열 때문에 실제로 걸리는 인장 응력으로 나눈 값입니다. 버틸 힘을 걸리는 힘으로 나눈 셈이니, 값이 클수록 여유가 있어 안전하고 값이 작을수록 균열 위험이 큽니다. 이 응력은 온도 해석으로 부재의 온도 이력을 구한 다음, 그 온도 변화가 만들어 내는 응력을 계산해 얻습니다. 요즘은 유한요소 해석으로 타설 전에 미리 온도균열지수를 예측해 배합과 시공 방법을 정하는 것이 일반적입니다.

▪ 관리 기준 3가지

온도균열지수는 목표하는 균열 관리 수준에 따라 세 단계 기준으로 나뉩니다. 균열 발생 자체를 방지해야 하는 중요 구조물은 온도균열지수가 1.5 이상이 되도록 관리합니다. 균열을 되도록 제한하려는 경우에는 1.2 이상 1.5 미만을 목표로 합니다. 균열을 어느 정도 허용하되 유해한 큰 균열만은 막으려는 경우에는 0.7 이상 1.2 미만으로 관리합니다. 구조물의 중요도와 방수 요구, 사용 환경에 따라 어느 수준을 목표로 삼을지 먼저 정하고, 그 값을 만족하도록 대책을 짜는 것이 순서입니다. 목표 수준을 높게 잡을수록 저발열 재료와 냉각, 계측에 드는 비용도 함께 올라가므로, 구조물이 요구하는 성능과 공사비의 균형을 함께 따져 현실적인 목표를 정하는 것이 중요합니다.

온도균열을 잡는 대책

온도균열지수를 높이는 길은 결국 걸리는 응력을 줄이는 것이고, 그러려면 발열과 온도차를 다스려야 합니다. 대책은 세 방향으로 정리됩니다.

▪ 발열을 줄인다

애초에 열을 적게 내면 온도 상승 자체가 작아집니다. 중용열이나 저열 시멘트처럼 발열이 낮은 시멘트를 쓰고, 플라이애시나 고로슬래그 미분말 같은 혼화재로 시멘트 일부를 대신해 수화열을 낮춥니다. 단위 시멘트량을 무리하게 높이지 않는 배합도 같은 효과를 냅니다. 다만 혼화재를 많이 치환하면 수화열은 낮아지지만 초기 강도 발현이 느려지고 콘크리트 탄산화에는 다소 불리해질 수 있어, 목적에 맞게 치환율을 정해야 합니다. 발열을 낮추는 재료 자체의 원리와 장단점은 따로 다룰 만큼 내용이 깊습니다.

▪ 열을 식힌다

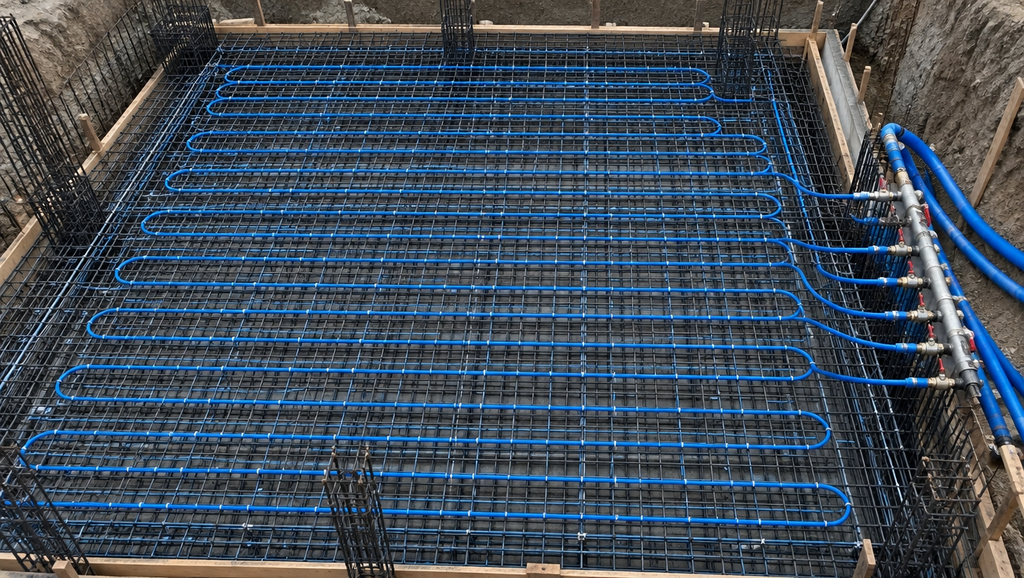

이미 생길 열을 식히는 방법도 있습니다. 재료를 미리 차갑게 해서 타설 온도를 낮추는 프리쿨링, 콘크리트 안에 관을 묻고 찬물을 흘려 내부 온도를 직접 낮추는 파이프 쿨링이 대표적입니다. 다만 파이프 쿨링은 온도가 오를 때는 효과적이지만, 내리는 과정에서 급하게 식히면 오히려 온도차를 키울 수 있어 냉각 속도를 세심하게 조절해야 합니다.

▪ 온도차를 줄인다

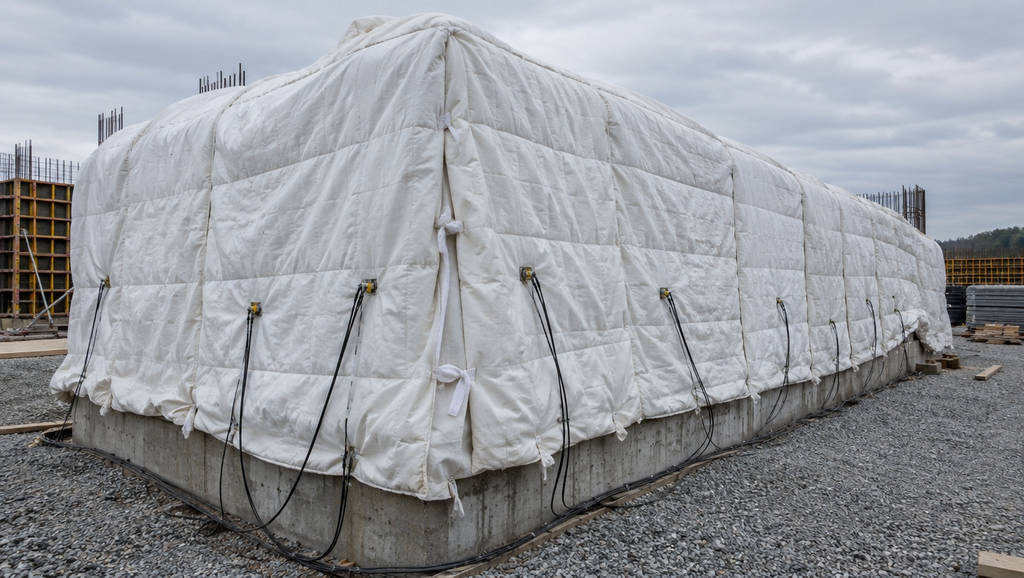

내부와 표면의 온도차가 균열의 직접 원인이므로, 이 차이를 줄이는 것도 핵심입니다. 표면을 단열재나 보온재로 덮어 급하게 식지 않도록 하면 내외부 온도차가 완만해집니다. 한 번에 두껍게 붓지 않고 여러 층으로 나눠 타설하거나, 타설 구획과 이음을 계획적으로 두어 구속을 덜어 주는 것도 외부구속 균열을 줄이는 방법입니다. 한 번에 붓는 높이인 리프트를 낮추면 열이 쌓이는 양이 줄고, 아래층이 어느 정도 식은 뒤 위층을 부으면 층 사이 온도차와 구속을 함께 줄일 수 있습니다. 다만 타설 간격이 너무 벌어지면 이음부 처리가 새로운 문제가 되므로, 발열과 시공성을 같이 보고 간격을 정해야 합니다.

예측만으로 끝나지 않습니다. 실제 타설에서는 부재 내부와 표면에 온도 센서를 묻어 온도를 실시간으로 계측합니다. 예측한 온도 이력과 실측값을 비교하면서 온도차가 계획보다 커지면 냉각이나 보온을 조절해 대응하며, 중요 구조물에서는 이 계측관리가 온도균열 대책의 마지막 안전장치 역할을 합니다.

매스콘크리트의 온도균열은 우연이 아니라 예측하고 설계할 수 있는 문제입니다. 온도균열지수로 위험을 미리 판정하고, 발열과 냉각과 온도차라는 세 축을 조합해 대책을 세우면, 큰 부재라도 균열 없이 목표 품질을 확보할 수 있습니다. 설계 단계에서 온도균열지수로 목표를 정하고, 시공 단계에서 재료와 냉각과 계측으로 그 목표를 지켜 내는 흐름만 잡으면 매스콘크리트 온도균열은 충분히 다스릴 수 있는 대상입니다.
