동바리 설계기준과 붕괴 사고를 막는 안전관리 포인트

동바리는 콘크리트가 충분한 강도를 낼 때까지 거푸집과 그 위의 하중을 임시로 지지하는 가설 구조물입니다. 구조물 자체가 아니라 임시로 받치는 것이라는 인식 때문에 설계와 관리가 소홀해지기 쉽지만, 실제 건설 현장 붕괴 사고의 상당수가 동바리 관리 부실에서 비롯됩니다. 동바리 설계기준을 제대로 이해하고 현장에서 지키는 것은 품질 문제가 아니라 인명과 직결되는 안전 문제입니다.

동바리에는 어떤 하중이 걸릴까

동바리는 콘크리트 자중, 거푸집 무게, 작업자와 장비의 하중, 그리고 콘크리트를 타설할 때 발생하는 충격하중까지 모두 견뎌야 합니다. 여기에 펌프카로 압송된 콘크리트가 한 지점에 집중적으로 쏟아질 때 생기는 편심 하중도 고려 대상입니다. 동바리 설계기준에서는 이런 하중들을 합산한 뒤, 실제보다 여유 있게 견디도록 안전율을 곱해 부재 규격과 배치 간격을 결정합니다.

좌굴, 동바리 붕괴의 가장 흔한 원인

동바리는 가늘고 긴 압축 부재이기 때문에, 수직 하중을 견디지 못하고 옆으로 휘어지며 무너지는 좌굴이 가장 흔한 붕괴 형태입니다. 좌굴 내력은 부재의 길이가 길어질수록 급격히 떨어지기 때문에, 층고가 높은 구간에서는 같은 규격의 동바리라도 훨씬 불리해집니다. 동바리 간격이 넓거나 수평연결재(수평 브레이싱)가 부족하면 좌굴에 취약해지며, 한 개가 무너지면 인접 동바리로 하중이 옮겨가 연쇄 붕괴로 이어지는 것이 사고의 전형적인 양상입니다.

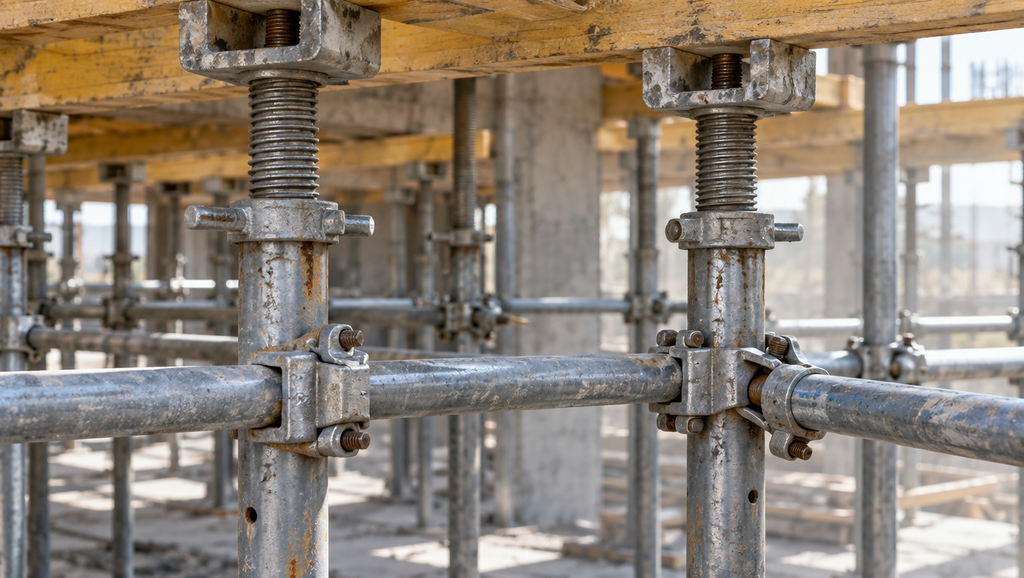

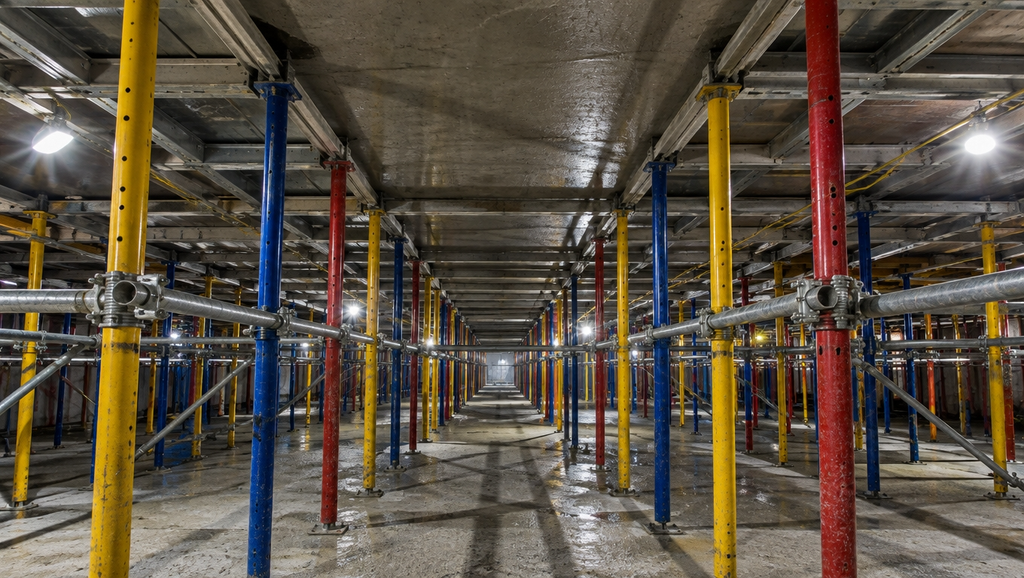

파이프서포트와 시스템 동바리는 무엇이 다른가

현장에서 쓰이는 동바리는 크게 개별 파이프서포트와 시스템 동바리로 나뉩니다. 파이프서포트는 개당 설치와 해체가 간편해 소규모 구간에 널리 쓰이지만, 부재끼리 연결되지 않아 수평 안정성을 확보하려면 별도의 브레이싱 작업이 반드시 병행되어야 합니다. 시스템 동바리는 수직재와 수평재가 규격화된 방식으로 체결되어 구조적 안정성이 높고, 층고가 높거나 하중이 큰 구간에서 유리합니다. 다만 부재 조합과 조립 순서가 정해져 있어 승인된 조립도와 다르게 시공하면 설계 내력을 확보하지 못한다는 점을 유의해야 합니다.

시공 단계에서 지켜야 할 것들

동바리는 수직으로 정확히 세우고, 상하부를 견고하게 고정해야 합니다. 조금이라도 기울어진 상태로 설치되면 수직 하중이 편심으로 작용해 좌굴 위험이 크게 올라갑니다. 특히 지반이나 하부 구조물 위에 동바리를 세울 때는 침하가 발생하지 않도록 받침판을 깔고 지지력을 확인해야 하며, 여러 층을 동시에 타설할 때는 하부 동바리가 상부 하중까지 전달받는다는 점을 반드시 고려해야 합니다.

존치기간과 조기 해체가 만드는 위험

콘크리트가 자립할 수 있는 강도에 도달하기 전에 동바리를 해체하면 처짐이나 붕괴로 이어질 수 있습니다. 동바리 존치기간은 콘크리트 압축강도 시험 결과나 적산온도법으로 추정한 강도 발현 상황을 근거로 판단해야 하며, 단순히 정해진 날짜만 보고 해체를 결정해서는 안 됩니다. 특히 한중 조건에서는 같은 일수가 지나도 강도 발현이 크게 늦어지므로, 달력이 아니라 강도를 기준으로 판단하는 원칙이 더욱 중요해집니다.

재사용 동바리, 무엇을 점검해야 하나

동바리는 한 번 쓰고 버리는 자재가 아니라 여러 현장에서 반복 사용되는 경우가 많습니다. 그래서 사용 전에는 부재의 휨, 찌그러짐, 용접부 손상, 나사식 조절 부위의 마모 여부를 반드시 점검해야 합니다. 변형되거나 부식이 심한 동바리를 그대로 재사용하면 설계 당시 가정한 내력을 발휘하지 못해 붕괴 위험이 커집니다. 현장에서는 반입 시 육안 점검 기록을 남기고, 손상이 의심되는 부재는 즉시 선별해 폐기하는 절차를 마련하는 것이 안전합니다.

동바리 설치 후 점검 기록이 남아야 한다

동바리는 설치가 끝난 시점에 한 번, 타설 직전에 다시 한 번 점검하는 것이 원칙입니다. 수직도, 간격, 수평연결재 체결 상태, 받침판 설치 여부를 항목별로 확인하고 그 결과를 기록으로 남겨야 합니다. 기록이 없으면 사고가 발생했을 때 원인 규명이 어려울 뿐 아니라, 평소에도 점검이 형식적으로 흐르기 쉽습니다. 점검 항목을 체크리스트로 만들어 담당자가 서명하도록 운영하면, 현장 인력이 바뀌더라도 관리 수준이 일정하게 유지됩니다.

동바리 붕괴 주요 원인

원인	설명
좌굴	수평연결재 부족, 간격 과다
지반 침하	받침판 미설치, 지지력 확인 부족
조기 해체	콘크리트 강도 미확보 상태에서 해체
하중 과다	상부 동시 타설 하중 미고려
조립도 미준수	승인 도면과 다른 부재 조합

자주 묻는 질문

▪ 동바리 안전율은 보통 얼마나 적용하나?

일반적으로 설계하중 대비 일정 배수의 여유를 두어 부재를 선정하지만, 정확한 수치는 적용 기준과 현장 조건에 따라 달라지므로 구조검토 시 해당 기준을 직접 확인해야 합니다.

▪ 동바리 붕괴는 주로 언제 발생하나?

콘크리트 타설 직후, 즉 동바리에 걸리는 하중이 가장 커지는 타설 중과 타설 직후에 붕괴 사고가 집중되는 경향이 있습니다. 타설 순서와 속도를 조절해 동바리에 하중이 급격히 몰리지 않도록 관리하는 것도 중요한 예방책입니다.

▪ 타설 중에 동바리 이상 징후는 어떻게 알아채나?

타설 중 동바리에서 삐걱거리는 소음이 나거나, 받침 부위가 눌리며 침하가 관찰되거나, 거푸집 레벨이 부분적으로 처지는 현상이 보이면 즉시 타설을 중단하고 작업자를 대피시킨 뒤 점검해야 합니다. 타설 중에는 전담 인력을 배치해 동바리 상태를 계속 감시하도록 하는 것이 원칙입니다.
